De MSW Winder is een 3-treden kwartslag (enkel beneden) voor gebruik in combinatie met de MSS Superior molenaarstrap. Hij bestaat zowel in een linkse (MSW-L) als een rechtse (MSW-R) uitvoering.
Bij gebruik van de MSW Winder verhoogt de maximale hoogte van vloer tot vloer van 315 cm enkel voor de MSS tot 357 cm voor de combinatie MSS Superior + MSW.
Kenmerken:
- Schilderklaar
- Aanpasbaar aan de hoogte van de vloer
- Niet voor-gemonteerd, montagebenodigdheden meegeleverd
- Maximale?belasting: 160 kg
Technische gegevens:

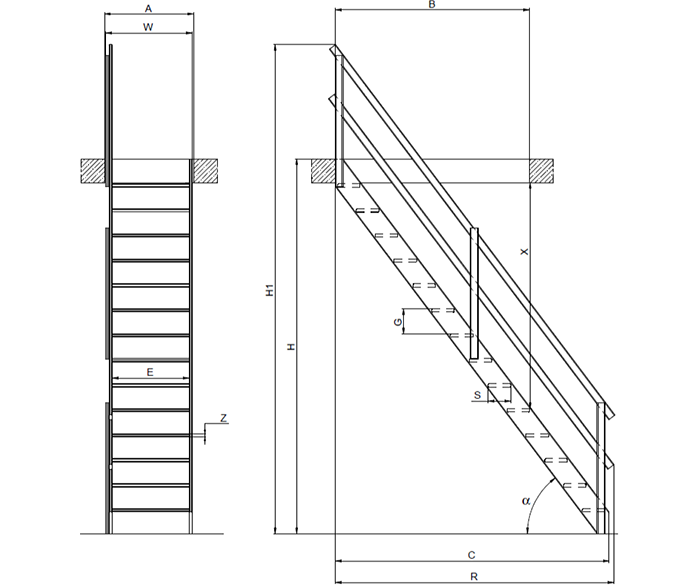

| klik op ‘Type molenaarstrap’ om naar het product te gaan | |||||
|---|---|---|---|---|---|
| TYPE MOLENAARSTRAP | MSP | MSU | MSA | MSS | MSS+MSW |
| Max. hoogte vloer tot vloer “H” (cm) | 300 | 290 | 300 | 315 | 357 |
| Min. hoogte vloer tot vloer “H min.” (cm) | 200 | – | – | – | – |
| Totale hoogte trap + leuning “H1” (cm) | 364 | 364 | 385 | 412 | 454 |
| Min. afmetingen plafondopening “AxB” (cm) | 60×90 | 70×140 | 64×113 | 75×163 | 75×163 |
| Benodigde horizontale ruimte zonder leuning “C” (cm) | 118 | 192 | 144 | 230 | 279 |
| Benodigde horizontale ruimte met leuning “R” (cm) | 118 | 207 | 144 | 234 | 279 |
| Breedte van de trap “W” (cm) | 59 | 65 | 63 | 73 | 73 |
| Min. vrije hoogte tussen trede en plafond “X” (cm) | 205 | 183 | 200 | 190 | 190 |
| Aantal treden (stuks) | 11 | 13 | 14 | 14 | 16 |
| Optrede “G” (cm) | 25 | 21 | 20 | 21 | 21 |
| Dikte trede “Z” (cm) | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 |
| Breedte trede “E” (cm) | 50 | 60 | 55 | 65 | 65 |
| Diepte trede “S” (cm) | 10 | 14 | 18/11 | 19 | 19 |
| Hellingshoek “?” | 70 | 55 | 65 | 53 | 53 |
| Leuning | inbegrepen | MXH-U | MXH-A | MXH-S | MXH-S |
